4.1.3.5    Калибровка карт

Благодаря Land вы можете дополнить свои карты, загруженные из интернета, старыми бумажными картами.

Калибровка карты

Сканирование карты часто может быть долгой и утомительной задачей, последовательно выполните следующие действия:

1.   Прежде всего, вам нужно отсканировать вашу бумажную карту. Из-за размера бумажных карт обычно надо сканировать их по частями или обратиться за профессиональной помощью.

2.   После сканирования ваша карта становится цифровой и готова к калибровке с помощью Land. Нажмите ‘Главное меню> Карты> Калибровать изображение’ (Land предлагает возможность калибро-вать не только карты, но и изображения).

3.   Выберите карту, которую хотите откалибровать, Land позволяет работать с этими форматами:

4.   Будет запущен редактор калибровки. Заполните всю информацию, необходимую для ‘Проекция’:

•    Проекция: все карты являются приблизительными представ-лениями поверхности Земли на плоской поверхности. При создании любой карты используется метод, который связы-вает каждую точку на поверхности земли с точкой, нарисован-ной на карте. Существует несколько различных типов картог-рафической проекции, которые классифицируются в зависи-мости от областей, которые они охватывают. Выберите наи-более подходящую проекцию карты, с которой вы работаете:

•    Датум: используются для перевода положений элементов (путевых точек / маршрутов) в точное положение на земле. Системы датумов необходимы, потому что Земля является несовершенным эллипсоидом. Выберите наиболее подхо-дящие данные для карты, с которой вы работаете:

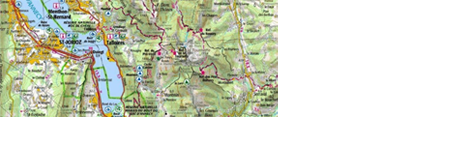

5.   В ‘Уголках’ удалите легенду с вашей карты, эта операция обычно выполняется для удаления рамки, которая окружает карту, чтобы она идеально подходила вместе с остальными картами. При работе с Land настоятельно рекомендуется, чтобы на картах не было условных обозначений вокруг них, потому что такие рамки нарушают непрерывность орографии. Переопределите область карты имея в виду, карта будет выделена, а отмеченная область будет стерта.

6.   Когда вы калибруете карту, вы фактически размещаете изображение на поверхности земли. Для этого вы должны знать точные координаты как минимум двух точек карты. В ‘Точке 1’ введите информацию, относящуюся к первой точке калибровки.

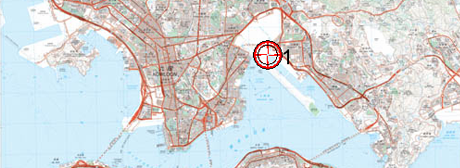

•    Координаты растрового изображения: выберите точку на карте в качестве эталона.

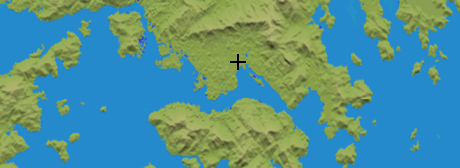

•    Тип координат: введите точные координаты точки, которую вы только что отметили на рисунке.

Если вы не знаете координаты этой точки, переместите предыду-щую точку из одного места в другое или даже удалите ее. Помните, вы можете использовать путевую точку в качестве точки калибровки.

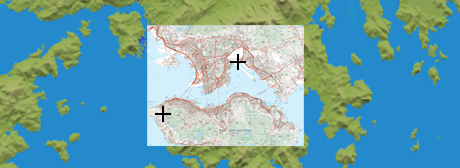

7.   Повторите эту процедуру для второй точки калибровки в ‘Точке 2’. Это позволит Land объединить информацию, представленную растровым изображением (картой), с системой координат программы и определить точное местоположение карты.

8.   Настоятельно рекомендуется использовать не менее трех точек калибровки, чтобы получить точную калибровку карты. Чтобы доба-вить точку калибровки, нажмите ‘Создать дополнительную точку’.

9.   Присвойте имя новой откалиброванной карте и сохраните ее.

10. После этого карта будет откалибрована и готова к использованию.

Коррекция калибровки

Если вы наложите путевую точку, маршрут или трек на откалиброванную карту и заметите, что эти ориентиры смещены или немного перемещены, возможно, что калибровка карты не была выполнена должным образом.

В этой ситуации нет необходимости сканировать карту и повторять весь процесс снова:

1.   В окне карты откройте контекстное меню на карте, которую вы хотите переместить.

2.  Выберите ‘Переместить калибровку карты’ и введите значение X (абсциссы) и Y (ординаты), чтобы настроить местоположение карты.

Калибровочный обзор

Если вы наложите путевую точку, маршрут или трек на откалиброванную карту и заметите, что эти ориентиры смещены или немного перемещены, возможно, что калибровка карты не была выполнена должным образом.

В этой ситуации нет необходимости сканировать карту и повторять весь процесс снова. Нажмите ‘Просмотр калибровки карты’ и проверьте всю информацию. Настоятельно рекомендуется удалить старые точки калибровки и найти новые точки. Добавление новых точек калибровки при сохранении старых не решит проблему, поскольку старые точки могут быть неправильными.
