8.2.10 3D









2D

3D PLANO

3D+

3D+ RELIEVE



TwoNav le proporciona tres modos de visualización ofreciéndole la perspectiva más adecuada para cada momento:



•   Modo ‘2D’: Plano cenital.

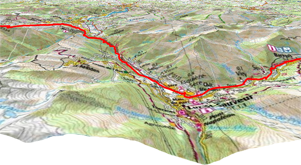

•   Modo ‘3D’: Imagen tridimensional plana con perspectiva.

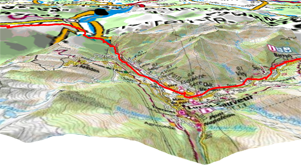

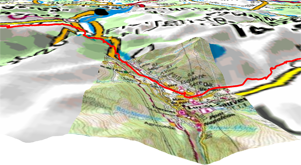

•   Modo ‘3D+’: Orografía del terreno en 3D real (los mapas vectoriales no se visualizarán en 3D+). Este modo sólo podrá visualizarse si carga los siguientes mapas:



•     Mapa relieve 3D (*.CDEM)

•     Mapa raster (normalmente *.RMAP o *.ECW)



IMPORTANTE: Pulse el botón ‘2D > 3D > 3D+’ de la barra de herramientas para alternar los modos.



•     Modo ‘3D’: Defina la secuencia para el botón ‘2D > 3D > 3D+’:



•     ‘2D > 3D+’ (en caso de disponer de un mapa raster): 2 posiciones (‘2D > 3D plano/3D+’). TwoNav intentará visualizar la vista 3D+. En caso de no ser posible, mostrará en 3D plano.



•     ‘2D > 3D > 3D+’: 3 posiciones (‘2D > 3D plano > 3D+’)



•     Mapa 2D/3D: Seleccione el modo de visualización que TwoNav utilizará para visualizar los mapas en la ventana principal:



•     ‘2D’



•     ‘3D’ plano



•     ‘3D’ con relieve

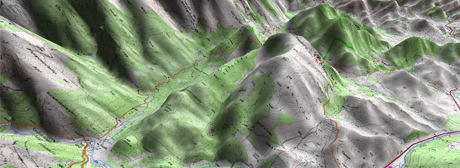

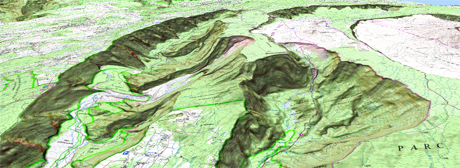

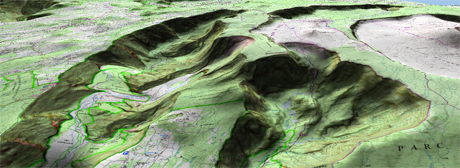

•     Exageración de altura: Multiplica la altura del relieve para obtener un efecto más claro en 3D+.

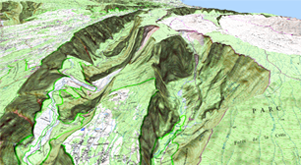

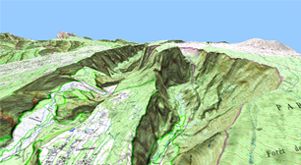

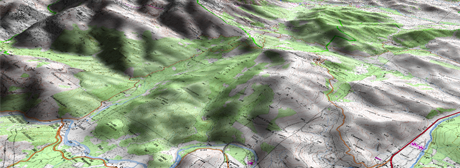

•     Sombreado: El sombreado del relieve se visualizará de una forma más clara y atractiva al incorporar simulación de sombras y realzando así las variaciones del terreno. Ésta opción sólo puede visualizarse en 3D+.

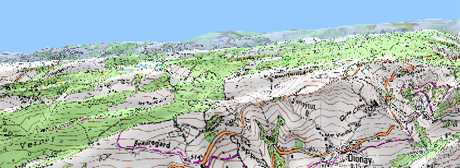

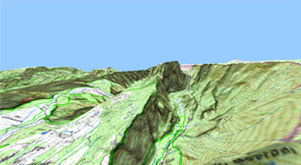

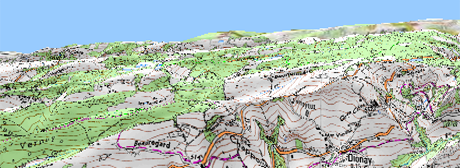

•     Campo de visión: Determine el ángulo desde el cual se visualizará el mapa. Al introducir ángulos superiores a 60º, la vista simulará una cámara con gran angular.

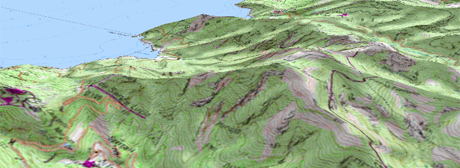

•     Horizonte nebuloso: La parte más lejana de la perspectiva se difuminará, creando así un efecto de niebla entre el cielo y el mapa. Este efecto permite diferenciar ambos elementos con mayor claridad.





•     Calidad 3D: Personalice la profundidad de la calidad 3D a partir de una lista de diferentes grados.





•     Máximo de teselas a mostrar: Defina el número máximo de teselas de mapa que desee mostrar (cuantas más teselas muestre, más lentas se cargarán).





•     Nivel del mar: Defina el nivel actual del mar para representar situaciones en las cuales la altitud actual es inferior al nivel del mar.
